谈谈摇臂钻床主轴夹紧力调整方法?

更新时间：2022-06-16 人气：934

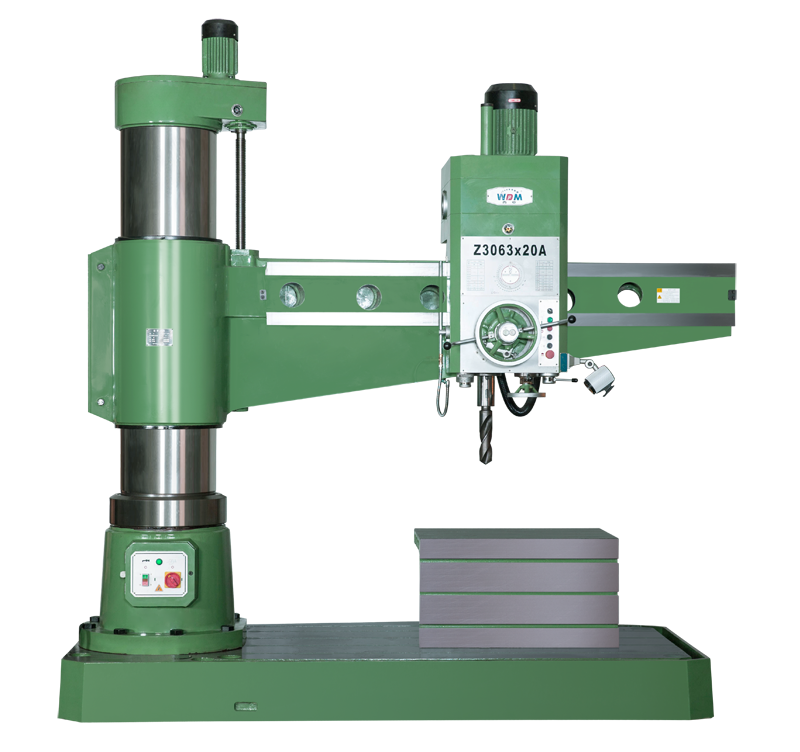

　　摇臂钻是钻床的一个分支，以横臂可以绕立柱旋转而得名。Z3050×16型号为例，大写字母Z是钻床的简称，30为摇臂、后面50为钻孔直径，×16为臂长。

　　摇臂钻床主轴夹紧力调整方法?

　　摇臂钻床在使用一段时间后，可能会出现主轴箱晃动的情况，从而影响加工的精度。如果摇臂钻床主轴箱的夹紧力不足，可将主轴箱松开，并松开夹紧油缸下面的禁固螺栓，使此螺钉沿缺口槽移动到适当位置，再夹紧次螺钉，并加紧主轴箱，在手轮上施加392N的圆周力，如主轴箱不移动，则表示调整合适。但也要使主轴箱松开后，手轮上用不大于60N力便是主轴箱移动。

　　摇臂钻床主轴箱与摇臂结合的导轨面，配合间隙大，主轴箱夹紧块位置不对，夹紧油缸与制动架结合处漏油或油管漏油;菱形块，过盈显不够，不能使之立起来。主轴箱和摇臂导轨之间的间隙时靠斜铁来调节。摇臂钻主轴箱出现晃动很容易调整，只需调整斜铁两端的螺丝带动斜铁，调整到合适位置。

　　首先松开螺钉移动零件，可调整夹紧力。夹紧力调至在主轴移动手轮边缘施加392N周力，主轴箱不得松开即可。螺钉及调整摇臂与主轴箱导轨结合面的间隙，用0.04mm塞尺检验，插入深度不得大于20mm，并达到在主轴箱移动手轮边缘施加圆周力，主轴箱即可移动的要求，调整后须将调整螺钉拧紧。
