攻丝机基本结构和工作原理

更新时间：2024-01-12 人气：188

攻丝机是一种利用旋转削铣刀进行螺纹加工的专业设备。其具有高精度、高效率等特点，因此在制造业中得到了广泛应用。本文将介绍攻丝机的加工过程及常见应用。


一、基本结构和工作原理
1、基本结构
攻丝机由主体部分、电控系统和液压系统组成。其中，主体包括底座、滑架、立柱和进给箱等零件。
2、工作原理
攻丝时，先要根据所需螺纹类型选取合适的旋转削铣刀，并确定好切入角度和深度等参数。然后将被加工材料夹紧于滑架上并进行定位，在启动电控系统后，通过调整速度与进给量来完成整个加工流程。

二、特点
1、本机床的进给由交换齿轮带动，进给机构设有消隙弹簧，利于挤压丝锥,故能使所加工螺孔的精度、清洁度达到理想要求；
2、攻丝深度可由定程旋钮调节，定程准确；
3、本机床采用快换攻丝夹头，丝锥更换方便、夹紧牢靠；

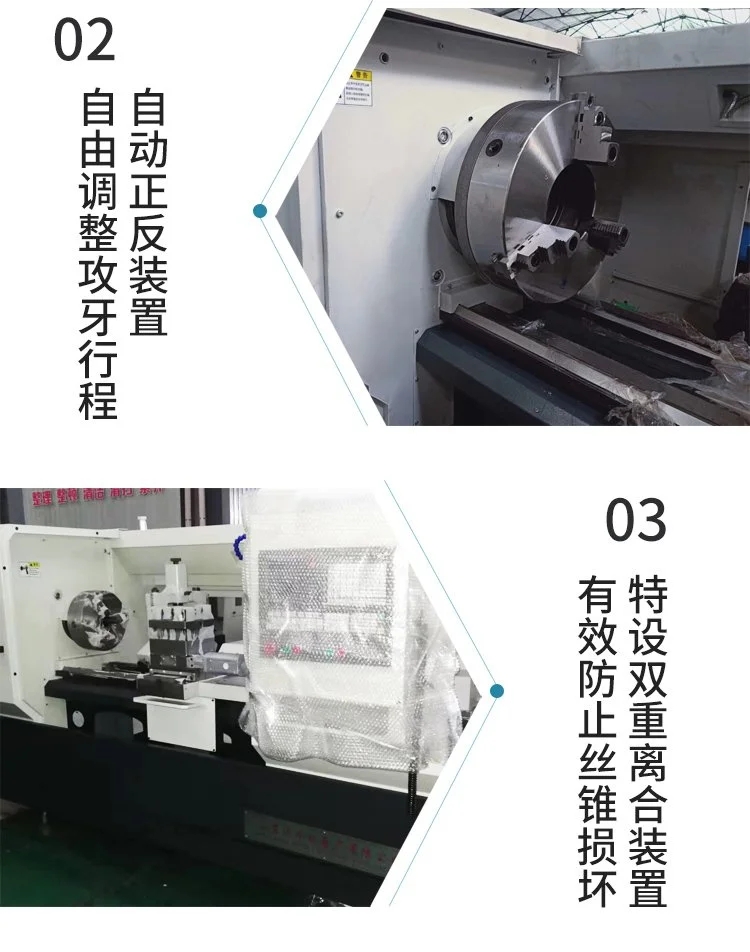

4、主传动及进给传动系统分别设有磨擦片离合器，能在加工遇到障碍时，自动断开传动链，保证丝锥免受损坏；
5、在操作最方便的部位设有紧急返回停止按钮；
6、交换齿轮罩设有安全装置(开门断电)，可保证操作者安全操作；
7、为了便于大批量生产，本机床电气系统可实现主轴进给的自动循环及点动单循环；
8、机床采用每转一螺距，机械同步式进刀、退刀，因此可在各种常用材料上攻出完美螺纹。

三、操作步骤
1、安装设备并连接电源；
2、调节各项参数以确保高质量生产；
3、确认被加工材料是否正确安装并进行固定；
4、启动设备，在完美协同运行下对待处理物品进行高精准度加工；
5、检查被加工材料是否符合质量标准，确定整个过程的完成；

四、常见应用领域
1、机械制造
攻丝机主要应用于各种精密机械零件中的螺纹制作。如：航空、汽车等行业中发动机、传动轴上所需的螺纹部分均可通过攻丝机来完成。
2、电子产品
现代电子技术不断向着微型化和多功能方向发展，因此越来越多的电子设备需要在小尺寸元器件上进行螺纹处理。而使用攻丝机则可以满足这一需求。
3、塑料制品
塑料配件生产过程中，通常需要对其内外表面进行螺纹切割以实现与其他零部件之间的连接或固定。而利用攻丝机，则可以快速轻松地解决这些问题。

五、操作注意事项
1、在进行任何操作前必须先了解设备性能及安全规范。
2、定期检查并保养设备，并定期更换易损耗部位以确保长时间稳定运行。





?
