布局摇臂钻床电路需要注意哪些问题？

更新时间：2022-02-21 人气：328

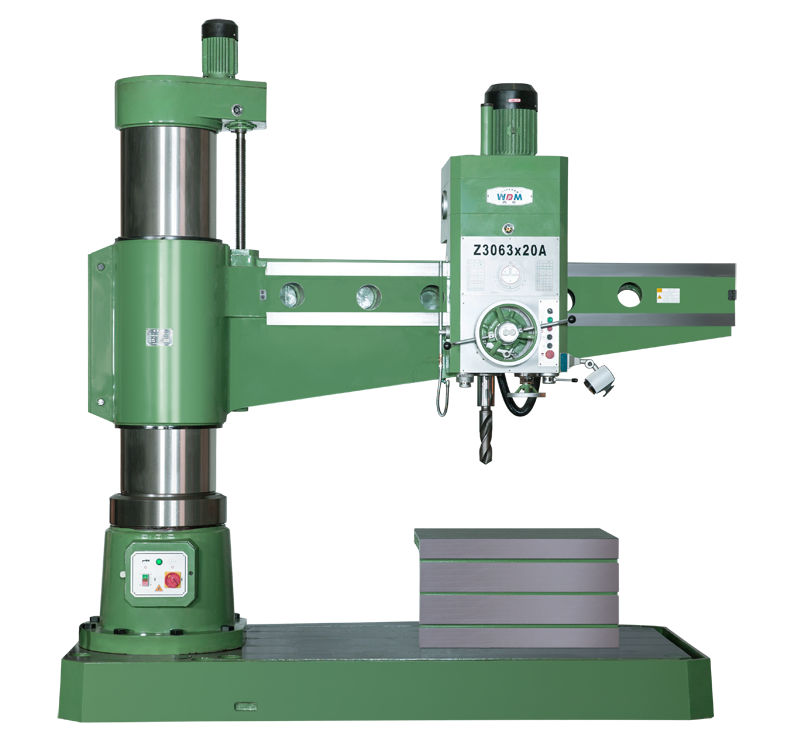

　　摇臂钻床的电气控制线路，主轴电动机M1为单方向旋转，由接触器KM1控制。主轴的正反转由机床液压系统操纵机构配合正反转摩擦离合器实现，并由热继电器FR1作电动机过载保护。摇臂升降电动机M2由正、反转接触器KM2、KM3控制实现正反转。在操纵摇臂升降时，控制电路首先使液压泵电动机M3启动旋转，送出压力油，经液压系统将摇臂松开，然后才使M2启动，拖动摇臂上升或下降。当摇臂移动到位后，控制电路首先使M2停下，再自动通过液压系统将摇臂夹紧，最后液压泵电动机才停转。M2为短时工作，不用设置过载保护。M3由接触器KM4、KM5实现正、反转控制，热继电器FR2作过载保护。M4电动机容量小，由开关SA1直接控制启动和停止。



　　1、摇臂钻床故障评估装置采用实际工作电路，电源为380V。在摇臂钻床工作期间，请勿触摸设备端子、测试孔以防止触电。

　　2、摇臂钻床电路必须由教师供电。

　　3、故障排除时，应在确定故障后执行操作。故障评估装置将记录每个操作，操作错误将影响训练结果。

　　4、摇臂钻床发生异常时，请立即按下电源控制面板紧急按钮，以便在接通电源之前查明事故原因。
